• ● 壓力範圍(Pressure range)
  指可滿足感測器所有規格結構值之壓力大小的限定。亦稱為額定壓力(Rated pressure)
• ● 過大壓力(Over pressure)
  外加壓力超過壓力範圍，但在不影響精度的最大壓力。
• ● 破壞壓力(Burst pressure)
  壓力過大至一定程度，即使瞬間，仍能使感測器毀損之壓力。
• ● 絕對壓力(Absolute)
  設定真空狀態為參考壓力，也就是在隔膜(Diaphragm)感測元件處封入真空壓力。
• ● 尺規壓力(Gauge)
  設定大氣壓為參考壓力。
• ● 滿刻度輸出(Span，Full scale output)
  額定壓力時的輸出電壓與無壓力時的輸出電壓之差。
• ● 零點平衡(Zero offset，Zero balance)
  當感測器外加壓力為零時，其輸出電壓之值。

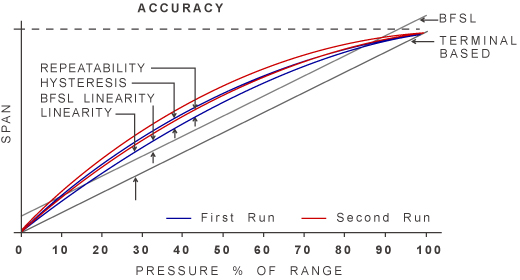

• ● 精密度(Accuracy)
  是指直線性，遲滯及重覆性等誤差之總和。(如圖一)
• ● 直線性(Linearity，通常稱為Non-linearity)
  輸出電壓與"基準線"間偏移之最大值以%FSO表示。(如圖一)關於基準線的定義常用有兩種形態如下。
  ○ 終端直線性(Terminal linearity，End point linearity)


  在零點與滿刻度輸出連成的直線作為基準線。

  ○ 最佳調和直線之線性(Best fit straight line(BFSL)linearity)

  從輸出電壓特性中求得最小平方值所作的直線，依此線為基準線。

• ● 遲滯(Hysteresis)
  壓力從零加壓至額定壓力再從額定壓力減壓至零，此加壓與減壓所產生的最大誤差值，以%FSO表示(如圖一)
• ● 重複性(Repeatability)
  在短時間內，重覆加壓與減壓動作，而在某一相同壓力點的輸出電壓誤差值，以%FSO表示(如圖一)
• (圖一)
• ● 長時間穩定性(Long term stability)
  感測器在室溫下長時間使用，在一定的時間範圍產生的誤差值以%FSO/per year為常用。
• ● 供應電壓(Supply voltage)
  供給壓力感測器正常工作的電壓範圍。
• ● 供應電壓的影響(Supply voltage effects)
  供給感測器一定範圍之電壓，在此範圍內，每變化1V時對輸出電壓的影響以%FSO/V表示。
• ● 電源需求(Power requirements)
  指感測器所需之消耗電流。
• ● 負載驅動力(Load driving capability)
  在不影響輸出電壓值，所能承受的最大負載。
• ● 逆極性(Reverse polarity)
  輸入電源之V+與V-極性相反。
• ● 輸出短路(Output short Circuit)
  感測器之輸出端對地短路之意。
• ● 接線錯誤(Misconnection)
  是指未依感測器上所載明的接線方式接線。
• ● 絕緣阻抗(Insulation resistance)
  壓力感測器的電子迴路與外殼間的直流阻抗。
• ● 反應時間(Response time)
  當外加壓力為階梯狀的變化時，其輸出達到最後值特定百分比的時間，通常為90%FSO。
• ● 使用溫度範圍(Operating temperature range)
  感測器在使用時，溫度上升或下降，其各項規格特性不發生永久性變化的溫度範圍。
• ● 保存溫度範圍(Storage temperature)
  感測器在保存時，溫度上升或下降，其各項規格特性不發生永久性變化的溫度範圍。

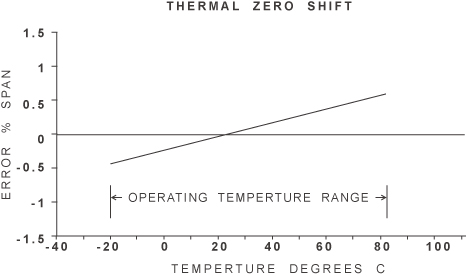

• ● 溫度零點漂移(Thermal zero shift)
  當周圍溫度改變，對感測器零點產生偏移的程度，以%FSO/℃表示。(如圖二)
•
  (圖二)

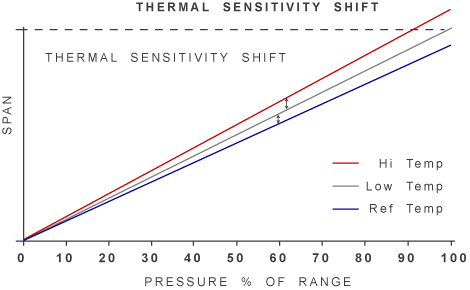

• ● 溫度輸出漂移(Thermal sensitivity shift)
  當周圍溫度改變，對感測器輸出電壓產生偏移的程度，以%FSO/℃表示。(如圖三)
• (圖三)
• ● 耐振性(Vibration tolerance. or Vibration resistance)
  壓力感測器在一定的軸線上，施於特定的振幅及頻率範圍的振動，其輸出之最大變化。
• ● 耐衝擊性(Mechanical shock)
  壓力感測器抵抗周圍環境衝擊的能力。
• ● 壓力媒介(Pressure media)
  壓力感測器對於各種氣體及液體的適用性。
• ● 固有頻率(Natural frequency)
  壓力感測元件之自然振動的頻率。

psi	atms	Ft. Hd.	in.	Kg/cm²	Metres	in Hg.	mm. Hg.	Cm. Hg.	bar	mbar	kPa
1	0.0680	2.310	27.720	0.0703	0.704	2.043	51.884	5.188	0.0690	68.947	6.895
14.696	1	33.659	407.513	1.0330	10,351	30.019	762.480	76.284	1.0130	1013.0	101.325
0.433	0.0290	1	12.000	0.0300	0.305	0.884	22.452	2.245	0.0300	29.837	2.984
0.036	0.0025	0.833	1	0.0025	0.025	0.074	1.871	0.187	0.0025	2.286	0.249
14.223	0.9680	32.867	394.408	1	10.018	29.054	737.959	73.796	0.9810	980.662	98.066
1.422	0.0970	3.287	39.370	0.0990	1	2.905	73.796	7.379	0.0980	98.066	9.807
0.489	0.0330	1.131	13.575	0.0340	0.345	1	25.400	2.540	0.0340	33.753	3.375
0.019	0.0013	0.045	0.534	0.0014	0.0136	0.039	1	0.100	0.0010	1.329	0.133
0.193	0.0131	0.445	5.340	0.0140	0.1360	0.393	10.000	1	0.0133	13.290	1.328
14.503	0.9870	33.514	402.164	1.0200	10.2110	29.625	752.470	75.247	1	1000.0	100.00
0.014	0.0009	0.033	0.402	0.0010	0.0102	0.029	0.752	0.075	0.001	1	0.100
0.145	0.0098	0.335	4.021	0.0100	0.1020	0.296	7.525	0.0752	0.010	1000	1

壓力單位換算表
